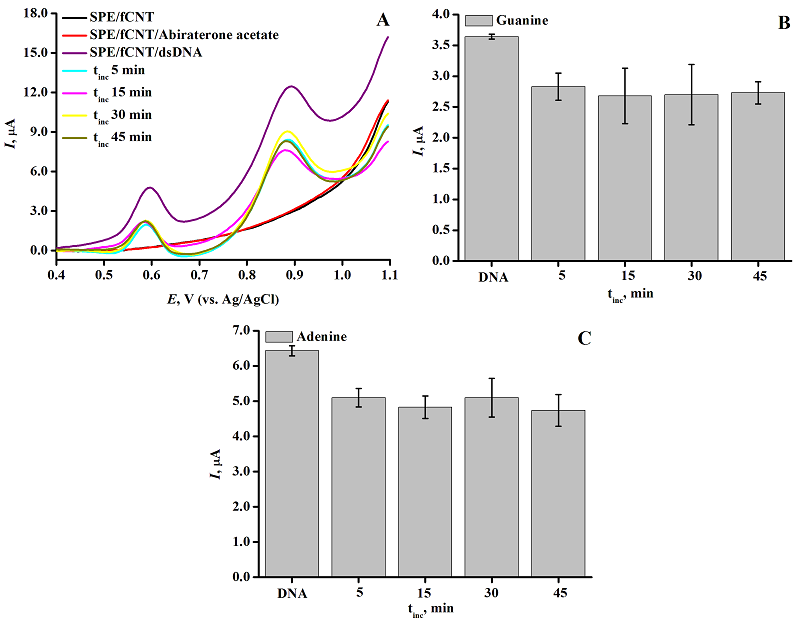

Рисунок 5. (А) ДИВА ПГЭ/фУНТ. На рабочую поверхность электрода наносили 60 мкл раствора дцДНК 1.5 мг/мл и раствор дцДНК 1.5 мг/мл с 50 мкМ абиратероном с различным временем инкубации комплекса: (-) 5 мин, (-) 15 мин, (-) 30 мин, (-) 45 мин, (-) 60 мин, (-) ПГЭ/фУНТ, (-) ПГЭ/фУНТ/абиратерон, (-) ПГЭ/фУНТ/ДНК. Параметры эксперимента: диапазон потенциалов 0.4–1.1 В, амплитуда импульса 0.025 В, шаг потенциала 0,005 В, длительность импульса 50 мс, амплитуда модуляции 0.05 В. (Б) Зависимость интенсивности сигнала электроокисления гуанина при взаимодействии абиратерона с дцДНК от времени инкубации. (В) Зависимость интенсивности сигнала электроокисления аденина при взаимодействии абиратерона с дцДНК от времени инкубации.
