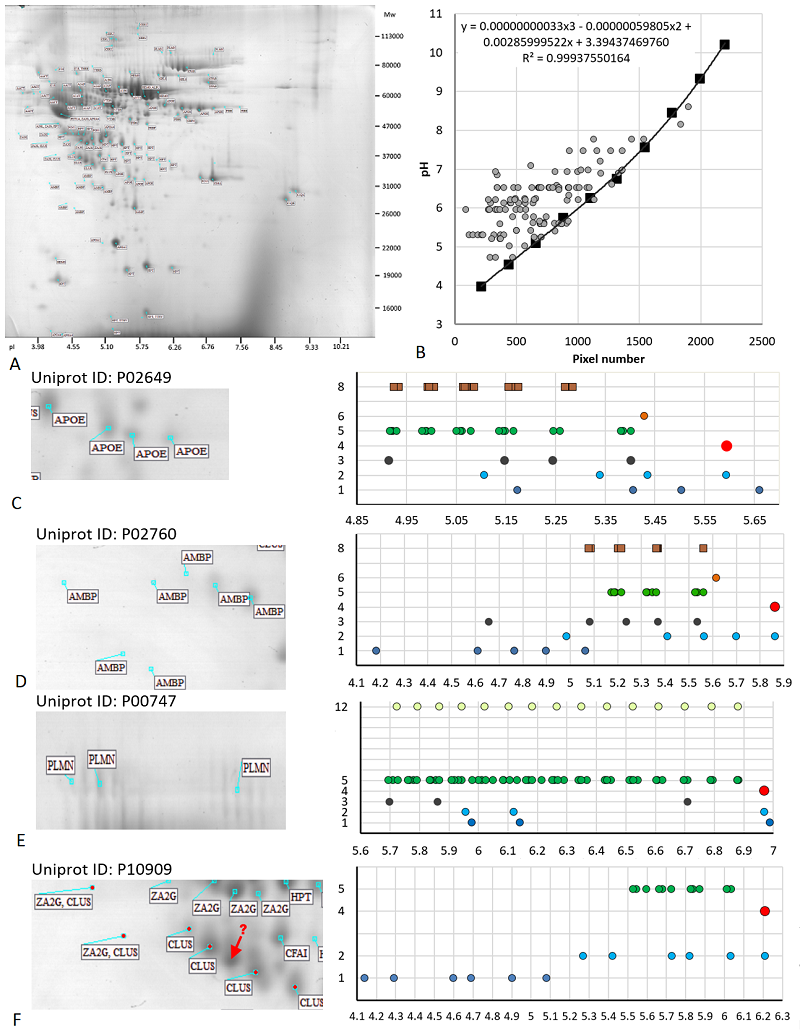

Рисунок 2. Результаты анализа карты 1. A. Фотография карты, опубликованная в статье [11]. B. Сравнение пиксельных координат (ось абсцисс) и величины pI (по меткам, представленным на фотографии; ось ординат) и уравнение пересчёта. Серым цветом показаны идентифицированные в работе белки и протеоформы. C-F. Анализ протеоформ идентифицированных белков. Слева фрагмент фотографии карты с анализируемыми протеоформами.
