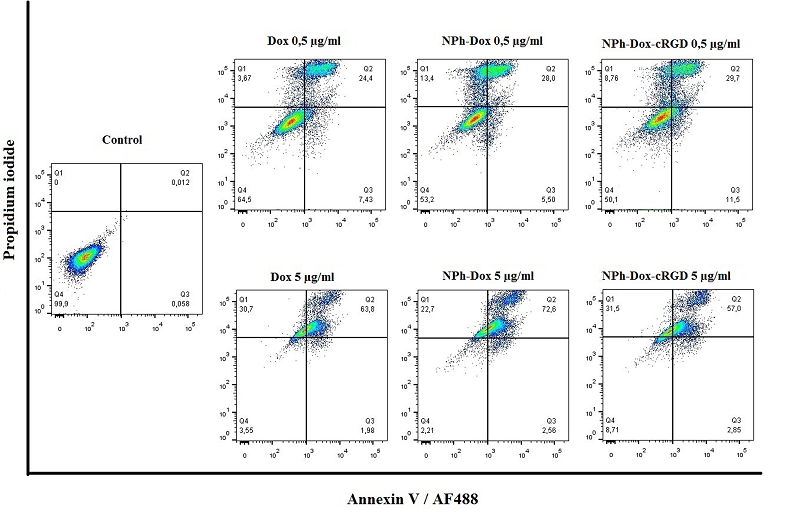

Рисунок 2. Анализ апоптоза в культуре клеток U-87 MG, инкубированной со свободным доксорубицином (Dox), Dox, встроенным в фосфолипидные НЧ (NPh-Dox) и фосфолипидной композиции с адресным пептидом (NPh-Dox-сRGD). Концентрация по Dox составляла 0.5 мкг/мл и 5 мкг/мл. Дизайн квадранта: верхний левый (Q1) – некроз, клетки окрашены пропидий йодидом; вверху справа (Q2) – поздний апоптоз; внизу справа (Q3) – ранний апоптоз, клетки окрашены аннексином V; внизу слева (Q4) – флуоресцентный сигнал на уровне аутофлуоресценции неокрашенных клеток.
