Краун-содержащие фталоцианины – потенциальные сенсибилизаторы для фотодинамической терапии. Синтез, свойства и роль нековалентных взаимодействий

В.Е. Баулин^1*, Н.Ф. Гольдшлегер², Д.В. Баулин³, И.П. Калашникова¹

¹Институт физиологически активных веществ Российской академии наук 142432 Черноголовка Московской обл., Северный проезд, 1; ^*e-mail: mager1988@gmail.com
²Институт проблем химической физики Российской академии наук, 142432 Московская обл., Черноголовка, просп. акад. Семенова, 1
³Институт физической химии и электрохимии им. А.Н. Фрумкина Российской академии наук, 119071 Москва, Ленинский проспект, 31, кор. 4.

Ключевые слова: фталоцианины; фотодинамическая терапия; микрогетерогенные среды; спектроскопия

DOI: 10.18097/BMCRM00042

ВВЕДЕНИЕ

Поиск эффективных сенсибилизаторов при фотодинамической терапии (ФДТ) онкологических заболеваний является актуальной задачей. Метод ФДТ основан на совместном использовании сенсибилизатора, молекулярного кислорода и света определенной длины волны. Координационные соединения на основе фталоцианинов (ФЦ), благодаря их уникальным свойствам (стабильности, низкой токсичности, интенсивному поглощению в красной и ближней ИК-областях электромагнитного спектра, фотофизическим и фотохимическим эффектам) являются весьма перспективными соединениями для разработки фотосенсибилизаторов для фотодинамической терапии [1,2]. Триплетные свойства (квантовый выход и время жизни) для фталоцианинов, содержащих диамагнитные ионы металлов, высоки, что приводит к эффективной генерации синглетного кислорода (¹О₂) и эффективному разрушению опухолей. Поскольку активные формы кислорода в растворе генерируются только при участии мономерной формы ФЦ, агрегация в полярных средах и низкая растворимость в воде являются основными ограничениями использования фталоцианинов в медицине [3]. Наличие агрегатов приводит к безызлучательной релаксации поглощенной энергии, уменьшая квантовый выход люминесценции и время жизни возбужденных состояний [4]. Одним из подходов к увеличению растворимости ФЦ в воде является введение периферических заместителей, содержащих фрагменты краун-эфиров. Известно, что краун-эфиры – аннелированные [5] или присоединенные к макроциклу ФЦ через кислородный мостик [6] – приводят к катион-индуцированной агрегации ФЦ путем формирования супрамолекулярных комплексов «гость-хозяин» с катионами металлов. Формирование таких комплексов способствует растворению краун-содержащих фталоцианинов в полярных средах, когда в качестве «гостя» выступают катионы щелочных металлов. Далее состояние ФЦ в водном растворе определяется эффектами с участием солюбилизирующего агента, в качестве которого принято использовать поверхностно–активные вещества (ПАВ) различной природы – низкомолекулярных (синтетических) ПАВ, липидов и компонентов полимерных мицелл [7]. В данной работе исследованы ФЦ, содержащие четыре или восемь фрагментов бензо-15-краун-5 (рис. 1), в том числе, возможности применения ПАВ для предотвращения тенденции краун-ФЦ агрегировать в водной среде.

В качестве ПАВ исследованы как синтетические, так и биосовместимые природные соединения. При анализе структуры и свойств организованных супрамолекулярных комплексов с участием краун-ФЦ были преимущественно использованы электронные спектры поглощения (ЭСП), в которых четко отражаются изменения в состоянии ФЦ, происходящие при введении ионов щелочных металлов, ПАВ или варьировании полярности среды.

МАТЕРИАЛЫ И МЕТОДЫ

Реактивы.

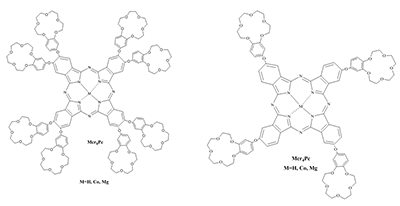

2,3,9,10,16,17,23,24-Окта[(4´-бензо-15-краун-5)окси]фталоцианин, (1a, H₂cr₈Pc) и 2,3,9,10,16,17,23,24-oкта[(4´-бензо-15-краун-5)окси]фталоцианинат кобальта (Cocr₈Pc) и магния (Mgcr₈Pc) синтезированы по методикам, приведенным в работе [7], тетра-краун-содержащие Pс кобальта (Cocr₄Pc) и магния (Mgcr₄Pc) независимо получены по методике, аналогичной [8]. В работе использовали гексадецилтриметиламмоний бромистый (C₁₆H₃₃N(CH₃)₃Br, CTAB, «Aldrich», США), додецилсульфат натрия (СН₃(СН₂)₁₁OSO₃Na (SDS), 85%, додецилбензолсульфонат натрия (SDBS) «Fluka», Швейцария, (95%), натриевую соль карбоксиметилцеллюлозы (Na-СМС), «Aldrich», дезоксихолат натрия (≥97%) «Aldrich»), КСl и NaCl (марки «чда» для электрохимии). Растворы KCl (0.0055 и 0.05 М), CTAB (0.0086 и 0.018 М) и карбоксиметилцеллюлозы (0.64%) готовили на бидистиллированной воде. Дихлорметан (марки для спектрофотометрии, «Aldrich») перед употреблением перегоняли. Этиловый спирт обезвоживали согласно [9]. Спектрофотометрические измерения проведены на спектрофотометре Specord М-40 в растворах и на пленках {покрытие/подложка (ITO, кварц)}. Для растворов использовали 1, 2 и 10 мм кварцевые кюветы.

РЕЗУЛЬТАТЫ

Методом оптической спектроскопии исследовано поведение окта-[(4'-бензо-15-краун-5)]фталоцианина (H₂cr₈Pc), окта- и тетра-[(4'-бензо-15-краун-5)] фталоцианинатов кобальта (Cocr₈Pc и Cocr₄Pc) в водных растворах электролитов и в присутствии катионных и анионных поверхностно-активных веществ: гексадецилтриметиламмония бромистого (СТАВ), натриевой соли карбоксиметилцеллюлозы (Na-СMС), додецилсульфата натрия (SDS) [10], додецилбензолсульфоната натрия (SDBS), дезоксихолата натрия (SDС) [11]. Структуры этих соединений представлены на рисунке 2.

Способность краун-эфиров к комплексообразованию с катионами щелочных металлов, в частности К⁺ (диаметр катиона 2.66 Å), была использована для растворения краун-содержащих ФЦ в полярных средах, в том числе, и в воде. Скорость и полнота растворения Cocr₈Pc в водном растворе KCl зависят от концентрации последнего [10,12]. На рисунке 3 приведен спектр раствора (1) над кристаллами соединения Соcr₈Pc, характерный для низкой концентрации KCl (< 5.5•10^-3 М). Поглощение в области 630 нм, а также плечо около 750 нм вместе с уширением полосы при более коротких длинах волн свидетельствуют о формировании в этих условиях агрегатов разного состава и строения. Наблюдаемое батохромное смещение максимума до λ = 750 нм относительно максимума с λ = 673 нм для мономера Cocr₈Pc в CH2Cl2, равное 0.189 эВ, может являться косвенным подтверждением присутствия в растворе наночастиц ФЦ. Высокое значение оптической плотности раствора Cocr₈Pc/KCl в области агрегации кофациального типа (λ = 630 нм) свидетельствует, что в этих условиях димерные гетероядерные ионные комплексы соединения Cocr₈Pc являются наиболее растворимыми. Понижение концентрации KCl до 1.2•10^-3 - 3•10^-4 М приводит к осаждению значительной части ФЦ, спектр поглощения которого характерен для мономера Cocr₈Pc в СH2Cl2 (λ = 673 нм, ε = 1.47·10⁵ л моль^-1см^-1).

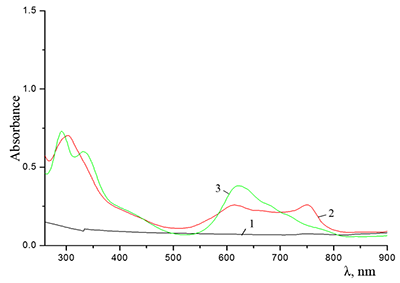

При этом спектр (2) водного раствора над осадком отвечает состоянию Cocr₈Pc в виде устойчивой высокодисперсной водной суспензии с KCl в качестве стабилизатора (рис. 3).

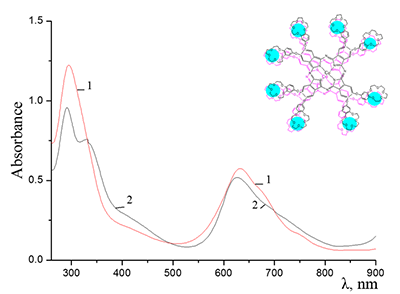

Повышение ионной силы раствора (концентрации KCl от 5.5•10^-2 М и выше) в сочетании со способностью краун-эфиров к комплексообразованию с катионами щелочных металлов, в данном случае с К⁺, приводит к быстрому растворению Cocr₈Pc и формированию гомогенного раствора (рис. 4, спектр 1). В этих условиях и соединение Н₂cr₈Pc также растворяется (рис. 4, спектр 2), то есть присутствие металла в макроцикле ФЦ не является необходимым условием процесса растворения.

Наличие максимума при 628 нм указывает на протекание преимущественно катион-индуцированной агрегации кофациального типа. Отметим, что кислородный мостик между макроциклом и заместителем, содержащим краун-эфирную группу, не препятствует формированию, как и в случае аннелированного с фталоцианином краун-эфирного фрагмента, упорядоченной структуры Mcr₈Pc при комплексообразовании последних с К⁺ [6,12]. Спектральные характеристики (длина волны максимума поглощения λ, значение коэффициента молярного погашения ε, форма и полуширина полосы поглощения) для растворов Cocr₈Pc и Н₂cr₈Pc в водном KCl близки (632 и 628 нм, 77000 и 76400 л моль^-1см^-1, 114 и 132 нм соответственно).

При концентрации СТАВ (диаметр полярной группы ~ 5.8 Å), равной 8.6•10^-3 М, которая заметно выше его критической концентрации мицеллобразования (ККМ) в водной среде (1.0•10^-3 М [13]), окта-(бензо-15-краун-5)фталоцианинат кобальта растворяется в воде.

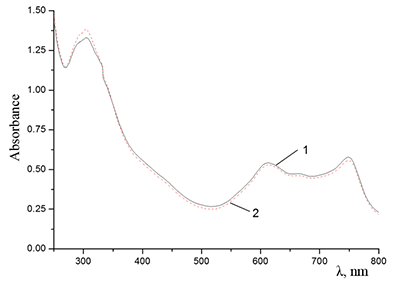

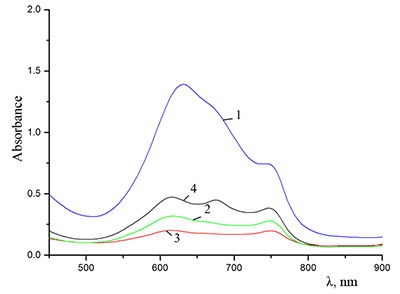

Максимальная оптическая плотность в области Q-полосы в спектре (3) наблюдается при 614 и 750 нм (рис. 3), то есть, Pc находится в агрегированном состоянии. Центрифугирование (7000 об/мин, 0.4 ч) приводит к незначительному количеству твердого Cocr₈Pc (ε = 1.47•10⁵ л моль^-1см^-1 для Q-полосы в ЭСП в растворе СH2Cl2) и спектру 4 для раствора с полосами при 614, 674 и 750 нм (см. рис. 3). Аналогичная картина характерна и для Cocr₈Pс в 0.018 М водном растворе СТАВ. Соединение H₂cr₈Pc также растворяется в водной среде в присутствии CTAB. На рисунке 5 приведены спектры поглощения для H₂cr₈Pc и Cocr₈Pc в 8.6•10^-3 M водном растворе CTAB с максимумами при 625 и 614 нм соответственно.

Введение KCl (0.055 М) в раствор Cocr₈Pc с концентрацией CTAB порядка 8.6•10^-3 М приводит к появлению поглощения гетероядерного димера Cocr₈Pc/K⁺ с максимумом при 632 нм (рис. 6, спектр 2).

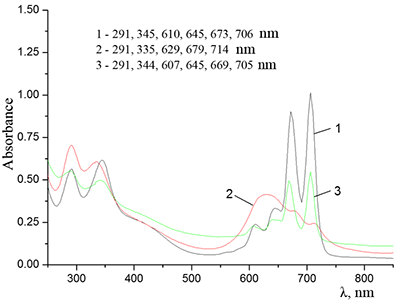

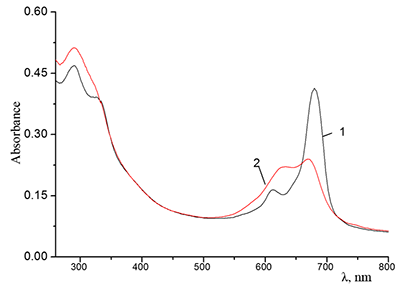

Спектр поглощения тетра(бензо-15-краун-5)фталоцианината кобальта (Cocr₄Pc), в дихлорметане, в котором присутствует интенсивный π-π * переход при 680 нм (ε = 0.72•10⁵ л моль^-1см^-1) со спутником более низкой интенсивности со стороны меньших длин волн (Q-полоса) и второй, интенсивный и более широкий, π-π * переход в ближней УФ-области (полоса Соре), типичен для ФЦ, находящегося в растворе в виде мономера (рис. 7, спектр 1), что свидетельствует о гидрофобном механизме взаимодействия молекул слабо полярного растворителя (значение ε_о для СН₂Cl₂ составляет 8.9) и ФЦ. Полуширина Q-полосы равна ~ 600 см-1. В интервале концентраций 2.5•10^-6 – 2.5•10^-5 М для растворов Cocr₄Pс не наблюдается отклонения от закона Бугера-Ламберта-Бера. Как и в случае Cocr₈Pc, СТАВ при соотношении СТАВ : Pc = (20÷40):1 не влияет на характер спектра Cocr₄Pc (1.35•10^-5 М) в растворе СН₂Cl₂, то есть эффект поляризации среды при таких концентрациях тетраалкиламмонийной соли и ФЦ не играет заметной роли. В смешанном растворителе, этиловый спирт–дихлорметан {C₂H₅OH/CH₂Cl₂ = 1:1 (об.)} спектр Cocr₄Pс по сравнению с таковым в CH₂Cl₂ меняется, и падение интенсивности Q-полосы в области поглощения мономера при 680 нм вместе с её уширением и гипсохромным смещением свидетельствует об агрегации молекул Cocr₄Pс и при низких концентрациях ФЦ (рис. 7).

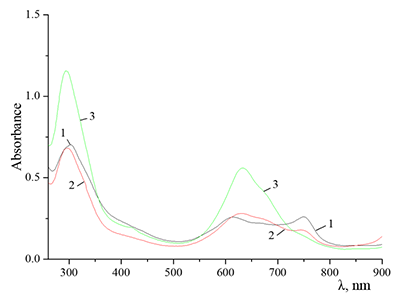

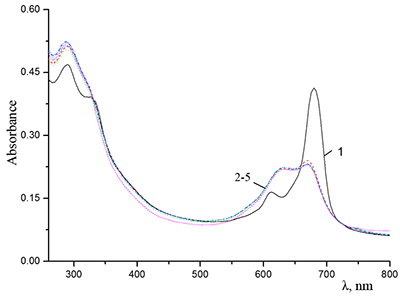

Введение в этот раствор СТАВ не оказывает влияния на степень агрегации соединения (рис. 8), обусловленной изменением полярности среды (ε_о для СН₂Cl₂ и С₂Н₅ОН равна 8.9 и 24 соответственно). Отметим, что Cocr₄Pc плохо растворяется в водном 8.6•10^-3 М CTAB и находится преимущественно в виде суспензии.

Иная картина наблюдается при растворении краун-содержащих ФЦ с участием анионного ПАВ – додецилсульфата натрия (SDS).

Иная картина наблюдается при растворении краун-содержащих ФЦ с участием анионного ПАВ – додецилсульфата натрия (SDS).

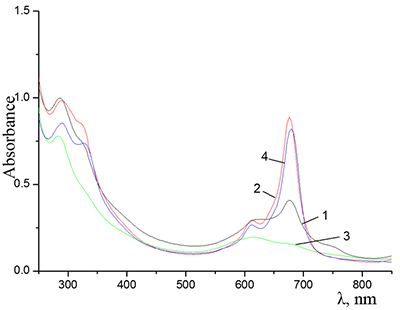

Отметим, что диаметр иона Na⁺ (1.9 Å) соответствует диаметру полости 15-членного бензо-15-краун-5 (1.7-2.2 Å). В водной среде при концентрации SDS, близкой к ККМ, Cocr₄Pc присутствует в виде смеси мономерной и димерной форм, причем доля последней является значительной (рис. 9, спектр 1), а при концентрации SDS ~ 0.1 М (то есть >> ККМ) – в «чистой» мономерной форме (спектр 2). Отметим, что в этом случае параметры спектра близки к спектральным характеристикам Cocr₄Pc в дихлорметане (спектр 4).

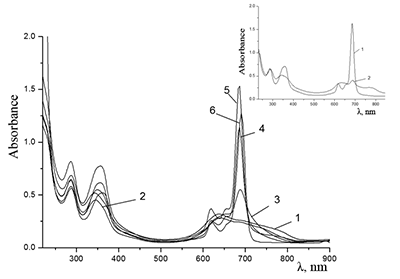

При сравнении поведения H₂cr₈Pc и Cocr₄Pc в водной среде в присутствии SDS также видно их отличие, свидетельствующее о роли восьми краун-групп в ФЦ. Так, в микрогетерогенной среде – водном растворе SDS – окта-(бензо-15-краун-5)фталоцианин, H₂cr₈Pc, при концентрациях SDS ≈ ККМ находится в мономерной форме (рис. 10, спектр 3), а при концентрации SDS < ККМ – преимущественно в димерной (спектр 2).

Из приведенных данных следует, что присутствие ПАВ – уникальных диспергирующих реагентов [13], способных адсорбироваться на границе раздела фаз – приводит к понижению поверхностного потенциала между кристаллическим ФЦ и раствором и способствует солюбилизации (растворению) краун-содержащих ФЦ в водной среде.

Анализ поведения краун-содержащих ФЦ в водной среде проведен и в присутствии анионного полиэлектролита – натриевой соли карбоксиметилцеллюлозы (Na-CMC), водорастворимого биополимера широкого применения с гидрофильно-гидрофобными свойствами. Для Na-CMC характерны суспендирующие, стабилизирующие, пленкообразующие и др. свойства, что позволяет ожидать ее участия в создании, подобно ПАВ, микрогетерогенного окружения вокруг молекул ФЦ. Согласно спектрам поглощения для соединения Cocr₈Pc в 0.64% водном растворе Na-CMC (~5•10^-2 М, считая на формульную единицу при х = 1) формируется раствор, в котором присутствуют молекулы ФЦ, в том числе и в виде агрегатов разных типов (см. рис. 11, спектр 1). Соединение H₂cr₈Pc ведет себя аналогично.

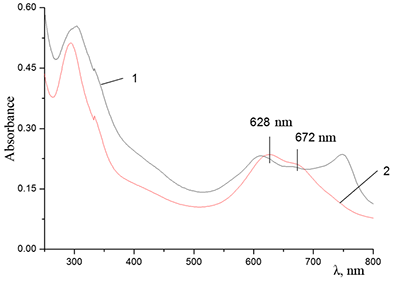

На рисунке 11 представлены также спектральные изменения, сопровождающие добавление твердого KCl к системе Pc/Na-CMC: введение KCl приводит к формированию кофациального димера Cocr₈Pc с характерным гипсохромным сдвигом Q-полосы (спектр 2). При комнатной температуре они происходят немедленно, и спектр в дальнейшем не меняется. Отметим, что, как и в случае системы Cocr₈Pc-СТАВ, в спектре присутствует полоса при 672 нм для мономера Cocr₈Pc (рис. 11). По-видимому, это является результатом гидрофобных взаимодействий при организации молекул Cocr₈Pc в присутствии Na-CMC. Тем не менее, исходя из коэффициентов молярного погашения (7.7•10⁴ и 1.47•10⁵ л моль^-1см^-1 для димера и мономера ФЦ, соответственно), именно кофациальный димер является основной частицей. Благодаря участию Na-CMC может быть получена пленка, модифицированная гетероядерным димером Cocr₈Pc/KCl. Как раствор состава Cocr₈Pc-KCl-Na-СМС, так и пленка этого композита были стабильны на воздухе.

Обратный порядок введения компонентов - добавление Na-CMC к раствору гетероядерных комплексов ФЦ (Cocr₈Pc/KCl) - не приводит к разрушению агрегатов фталоцианина, то есть димер – гетероядерный ионный комплекс типа “сэндвич” [(Cocr₈Pc)2/(K⁺)x] (Cl^-)x – в водном растворе в присутствии Na-СМС сохраняется. Это свидетельствует о высоком значении его константы образования, что и обеспечивает растворение окта-краунсодержащих ФЦ в водной среде в присутствии KCl.

Состояние агрегации Cocr₈Pc в водном растворе Na-CMC сохраняется и при 0.5 М концентрации NaCl (рис. 12). В отличие от поведения системы Cocr₄Pc (Cocr₈Pc)/ SDS в воде (см., например, рис. 9), мономерный заряженный комплекс Cocr₈Pc/Na^х+ в водной среде не образуется ни с участием катионов натрия из Na-СМС, ни при дополнительном введении их в виде NaCl. Таким образом, формирование агрегированных форм краун-содержащих ФЦ в присутствии Na-CMC также свидетельствует, что определяющую роль в форме существования краун-содержащих ФЦ в водной среде играет сочетание соответствия размера катиона солюбилизирующего реагента диаметру полости краун-эфира и наличия гидрофобного окружения ФЦ.

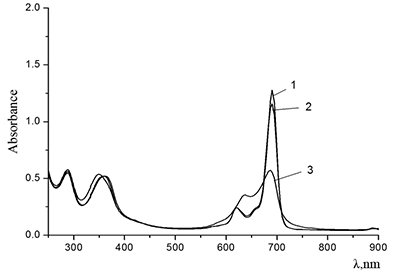

Электронный спектр поглощения Mgcr₈Pc в дихлорметане типичен для мономера металлофталоцианина (рис. 13, кривая 1). Он состоит из ряда полос в УФ- и видимой областях: уширенных N-полосы при 288 нм и полосы Соре при 360 нм, а также интенсивной Q-полосы при 690 нм (ε = 2.09•10⁵л•моль^-1см^-1) с вибронной полосой при 620 нм. По сравнению с незамещенным металлофталоцианином, Q-полоса для Mgcr₈Pc смещена в длинноволновую область [14]. В интервале концентраций 2.5•10^-6–2.5•10^-5 М для растворов Mgcr₈Pc не наблюдается отклонения от закона Бугера–Ламберта–Бера.

Интенсивность Q-полосы в области поглощения мономера падает с ростом концентрации спирта при титровании последним раствора Mgcr₈Pc в дихлорометане (кривые 2 и 3). Появление максимума при λ = 630 нм (кривая 3) свидетельствует о кофасиальной агрегации макроциклов Pc при повышении полярности среды (повышении донорного числа растворителя) {ε_о (СH₂Cl₂) = 8.9 и ε_о (C₂H₅OH) = 24.3}). В микрогетерогенной среде Mgcr₈Pc при концентрациях SDS, примерно равных ККМ, находится в мономерной форме, а при концентрации ниже ККМ – в димерной и (или) более агрегированных формах (рис. 14).

Показано, что окта-[(4´-бензо-15-краун-5)-окси]фталоцианины солюбилизируются в водных растворах анионного SDS с образованием мономеров и димеров при концентрации поверхностно-активного вещества (ПАВ), близкой к критической концентрации мицеллообразования и ниже её, соответственно.

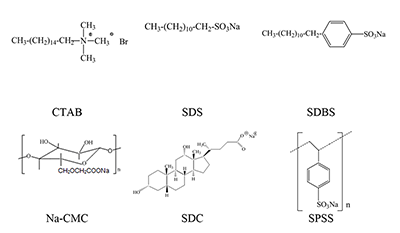

Однако в биологических системах логичнее использовать биосовместимые и биоразлагаемые ПАВ, такие как дезоксихолат натрия (SDC, рис. 2) для предотвращения агрегации фталоцианинов [11]. Установлено, что H₂cr₈Pс растворяется в мицеллярном растворе анионного SDC с сохранением преимущественно агрегированного состояния Pc, в том числе при разбавлении с последующим введением натриевой соли полистиролсульфоновой кислоты (SPSS) (рис. 2) или повышением ионной силы раствора (введение NaCl). Однако замена SPSS на анионный додецилбензолсульфонат натрия (SDBS) приводила к мономеризации H₂cr₈Pс (рис. 15).

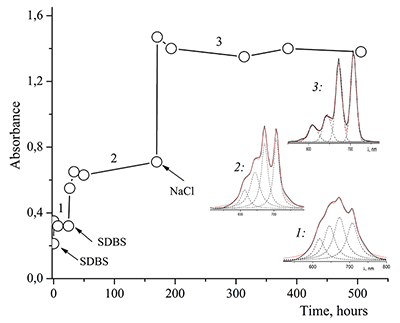

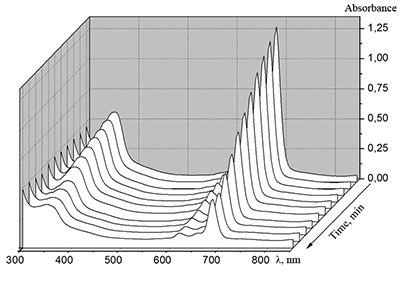

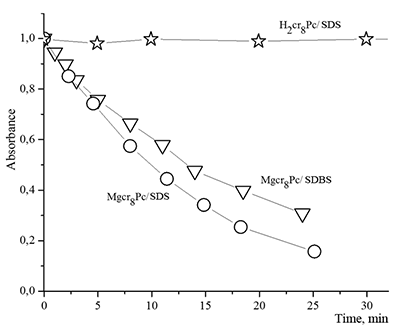

Поведение молекул ФЦ на свету, в том числе и при облучении, используется для изучения их стабильности, поскольку это является важным условием применения в ФДТ. В обычных условиях (комнатная температура, рассеянный видимый свет) водные мицеллярные растворы H₂cr₈Pc (ФЦ в форме мономера) стабильны на воздухе. Напротив, для мицеллярных систем с участием Mgcr₈Pc наблюдается уменьшение оптической плотности раствора (в случае Mgcr₈Pc/SPSS/SDC/NaCl до ~50% в течение недели). Аналогично ведет себя Mgcr₈Pc, солюбилизированный в виде мономера в растворах других анионных ПАВ – SDS и SDBS. Изменение ЭСП организованной микрогетерогенной системы Mgcr₈Pc/SDBS при облучении светом с λ = 578 нм в воде приведено на рисунке 16, а рисунок 17 показывает поведение длинноволновой Q-полосы ряда мицеллярных ФЦ-содержащих растворов во времени. Падение оптической плотности происходит без изменения формы В- и Q-полос относительно исходного раствора, без появления новых полос в этой области и сопровождается ростом поглощения при более коротких длинах волн, то есть наблюдается истинное фотовыцветание раствора ФЦ [15,16]. Оценка квантового выхода фотодеструкции мономера Mgcr₈Pc в этих условиях дает величину порядка 4•10^-4, то есть, по фотостабильности Mgcr₈Pc относится к умеренно стабильным ФЦ [17,18].
